1、产品概述及主要特点

稻壳比较坚硬。稻壳的着火燃烧温度为300－400℃，挥发分含量高，挥发分的析出和燃烧迅速，燃烧主要集中在挥发分的气相燃烧，固定炭的燃尽性能较差。

目前稻壳锅炉主要有链条炉和立式循环流化床锅炉。链条炉很难燃尽稻壳，锅炉热效率低，燃料浪费严重。而立式循环流化床的锅炉高度不够，致使飞灰含碳量较高，同时采取高温分离，分离器易结焦，在实际运行当中，很难纯烧稻壳，需混烧煤。本锅炉很好地解决了上述问题，具体技术特点如下：

（1）稻壳燃烧完全，锅炉热效率高；

卧式循环流化床锅炉采取三级炉膛、两级回灰结构，锅炉的有效炉膛高度高于立式循环流化床，使得稻壳有充分的时间燃烧，且通过两级回灰及合理的配风，使得稻壳的飞灰含碳量进一步降低。根据实测结果，飞灰含可燃物量＜3%。经福建省锅炉压力容器检验研究院测试，本公司的15t/h稻壳循环流化床锅炉的热效率达到了88.98%。

（2）中温分离，解决了分离器结焦问题；

卧式循环流化床锅炉采取中温分离结构，分离温度在400-500℃，从而避免了立式循环流化床的高温分离（分离温度一般在850-900℃）所带来分离器结焦问题。

（3）能够纯烧稻壳，且不用加床料；

本锅炉采用特殊的密相区结构、合理的配风及高效的两级回灰结构，使本锅炉能够纯烧稻壳，而且不用加床料。

（4）对磨损进行了有效处理；

稻壳灰的Si含量高，锅炉的磨损比较严重。本锅炉采用较低的流化风速，减轻锅炉的磨损，且在易磨损的部位进行了防磨处理。

（5）灰渣可以进行综合利用。

本锅炉由于纯烧稻壳，且不加床料，使得稻壳灰中没有杂质混入；稻壳的燃烧非常完全，灰中约90%为SiO2，该灰渣是很好的生产白炭黑的原料。

2、主要技术参数

锅炉型式 卧式循环流化床锅炉

额定出力 4～90t/h

蒸汽压力 1.25～5.29MPa

蒸汽温度 193～485℃

炉膛结构 膜式壁

设计燃料 稻壳

稻壳热值 3000～3200kcal/kg

锅炉热效率 87～90%

除尘方式 布袋除尘

NOx治理 低温分级燃烧

排烟温度 145℃

用 途 发电、供蒸汽

表1 稻壳灰的成分分析

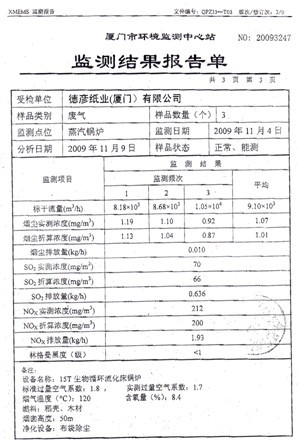

3、稻壳锅炉环保测试报告

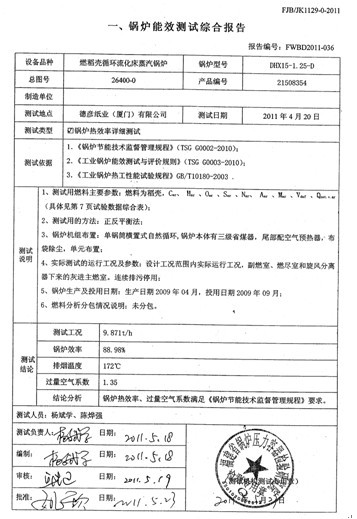

4、能效测试报告

2011年4月，经福建省锅炉压力容器检验研究院测试，我们的15t/h卧式循环流化床稻壳锅炉的热效率为88.98%。

5、示范工程

德彦纸业（厦门）有限公司 15t/h稻壳锅炉 2009年6月投产

中粮米业（绥化）有限公司 20t/h稻壳锅炉 2010年12月投产
